產品介紹

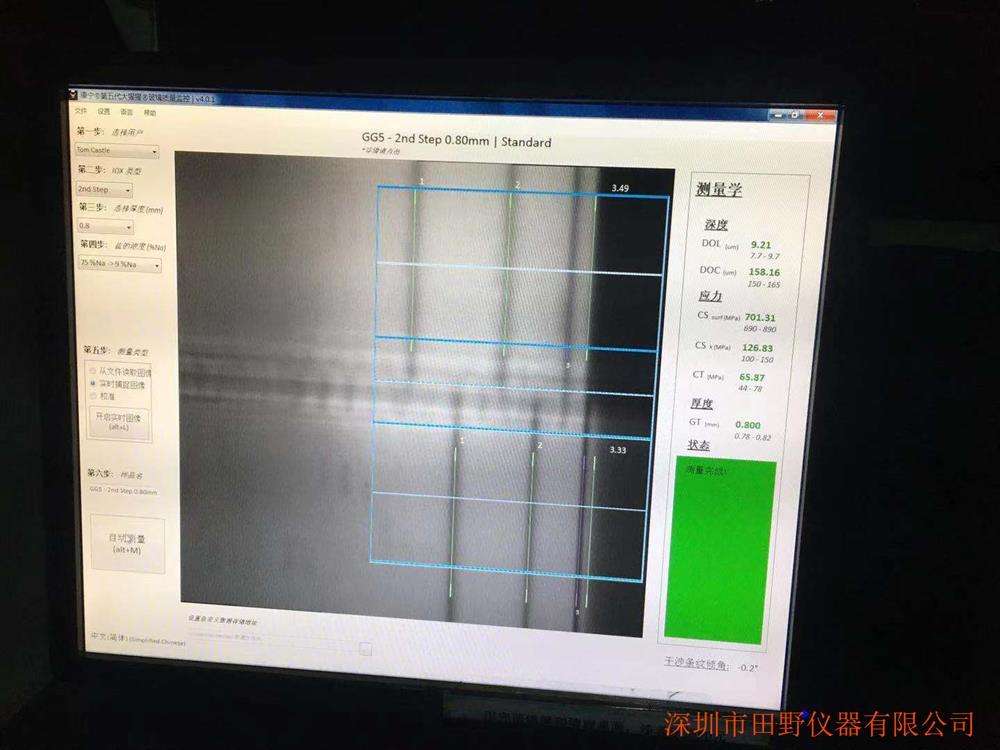

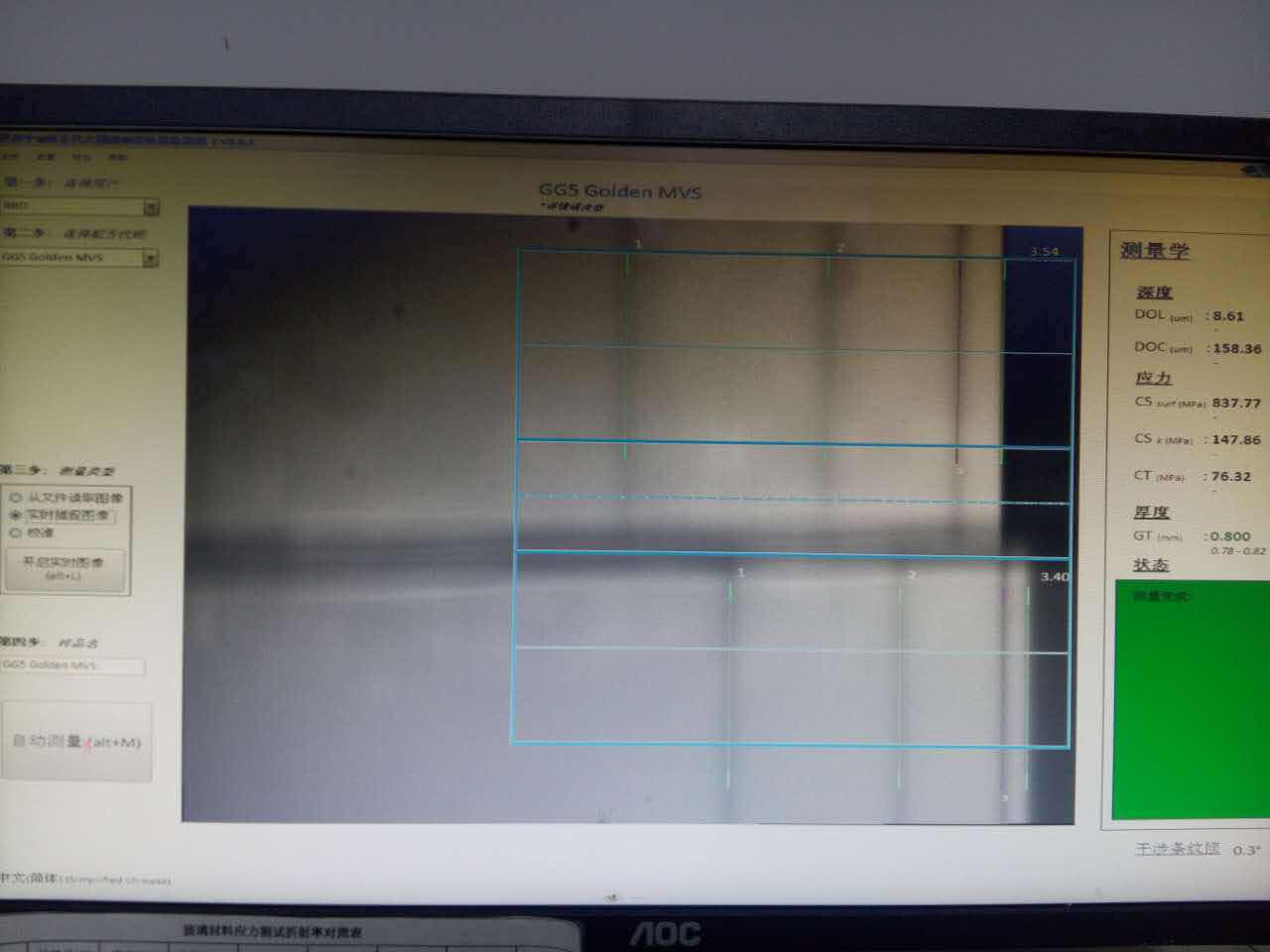

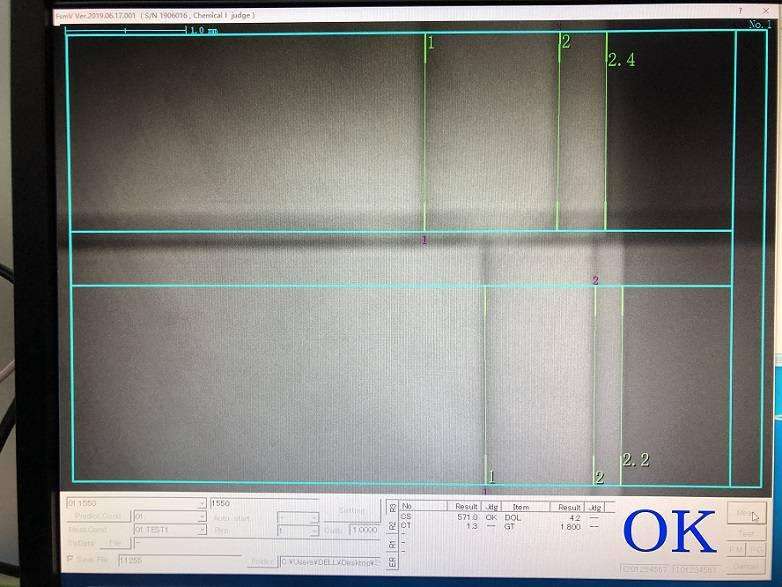

自動測定，并用顏色編碼顯示應力分布

即測即顯示，操作簡單快捷

多塊樣品可以自動區分測量

測量數據自動存儲，所有測量參數與結果可追溯

可與生產現場串聯，提高品質管控

可優化制造工藝，降低成本

雙折射測量系統是一款用于測量光學材料線性雙折射輻度和快軸角度
的高精密儀器易于使用。該系統允許用戶對平面透射樣品運行區域掃描并描繪雙折
射測量圖。

雙折射測量系統描述 下面列出了雙折射測量系統的主要組成部分.
樣品掃描模塊:  包含的組件用于產生調制光、探測從樣品穿過的光。參見下一頁圖
1.1為組件布局。  各個組件如下:
? 源模塊
o 氦氖激光 - 提供633nm波長光束.
o 50 kHz PEM –在光入射到樣品前對光束偏振態可控調制
–探測器模塊– Det-92探測器獲取在通過偏振光學器件后的調制激光束。該探
測器所測的信號用來確定樣品雙折射。
? X-Y 驅動器– 移動光源和探測器模塊使光束穿過樣品的不同位置。
