FSM-9000H(365nm)UTG表面應力測試儀_產品規格書v1.1.pdf

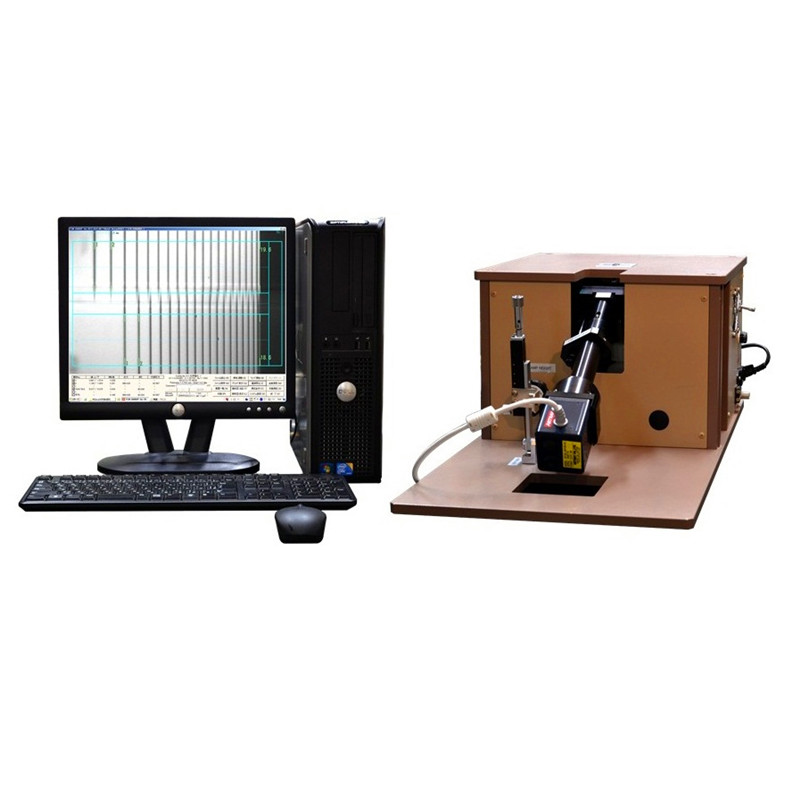

UTG 玻璃應力儀是一種用于測量超薄玻璃應力的專業儀器，

工作原理

UTG 玻璃應力儀主要依據光彈性技術和折射計光彈性分析原理進行測量 。當光通過受力的玻璃時，會產生雙折射現象，即光的傳播速度和方向會因玻璃內部的應力而發生變化。儀器通過精確測量這種光的變化，進而計算出玻璃表面的應力以及應力層深度.

主要特點

• 高精度測量：能夠精確測量應力值和應力層深度，如 FSM-9000H (UTG) 的應力測量精度可達 ±10MPa，應力層深度測量精度可達 ±2μm，為玻璃質量控制提供可靠數據.

• 無損檢測：采用非破壞性的測量方式，不會對玻璃樣品造成損傷，可用于產品的抽檢和在線檢測，有助于提高生產效率和產品質量.

• 自動測量與數據管理：具備自動測量功能，減少了人為因素導致的誤差，并且能夠通過電腦自動保存測量數據，方便進行品質管理和數據分析，有利于對玻璃生產過程進行長期監控和質量追溯.

• 適應多種測量條件：即使測試條件不佳的試料，也可進行手動測量，增加了測量的靈活性和適應性，可應對不同生產環境和樣品狀態下的測量需求.

• 長壽命光源：通常使用 LED 光源，使用壽命長達 10,000 小時，相比傳統光源，減少了因光源更換帶來的維護成本和停機時間，提高了儀器的使用效率和穩定性.

技術參數

• 應力測量范圍：一般為 0-1000MPa 或 0-1500MPa，可滿足不同強度玻璃的應力測量需求，如 FSM-6000X (UTG) 的應力測量范圍是 0-1000MPa，F(xiàn)SM-7000H 的應力測量范圍是 0-1500MPa.

• 應力層深度測量范圍：常見的測量范圍為 5-100μm 或 5-200μm，能夠準確測量超薄玻璃的應力層深度，為評估玻璃的強化效果提供重要依據.

• 光源：多采用特定波長的 LED 光源，如波長為 365±10nm、595±2nm 的 LED，為測量提供穩定且準確的光線，確保測量結果的可靠性.

• 測量對象：主要用于測量化學強化玻璃、物理強化玻璃等各類強化玻璃的應力，廣泛應用于玻璃制造、電子顯示、光學元件等行業.

• 測量形狀：通常適用于平板玻璃，尺寸一般要求 10mm×10mm 或以上，可滿足大多數常規玻璃樣品的測量需求.

應用領域

• 玻璃制造行業：在超薄玻璃的生產過程中，UTG 玻璃應力儀可用于實時監測玻璃的應力分布，確保玻璃的強度和穩定性符合質量標準，提高產品的良品率。比如在生產手機蓋板玻璃、顯示屏玻璃等產品時，精確控制玻璃應力對于保證產品的性能和使用壽命至關重要.

• 電子顯示領域：對于液晶顯示器（LCD）、有機發光二極管顯示器（OLED）等電子顯示產品，UTG 玻璃作為重要的組成部分，其應力狀態會影響顯示效果和產品可靠性。通過使用 UTG 玻璃應力儀，可以對玻璃基板的應力進行嚴格檢測，確保顯示面板的平整度和光學性能，從而提高顯示質量.

• 光學元件制造：在光學鏡片、光學窗口等光學元件的生產中，玻璃的應力會導致光學性能的變化，如折射率不均勻、雙折射等問題。UTG 玻璃應力儀能夠幫助制造商精確控制光學元件的應力，保證其光學性能的一致性和穩定性，滿足高精度光學系統的要求.
