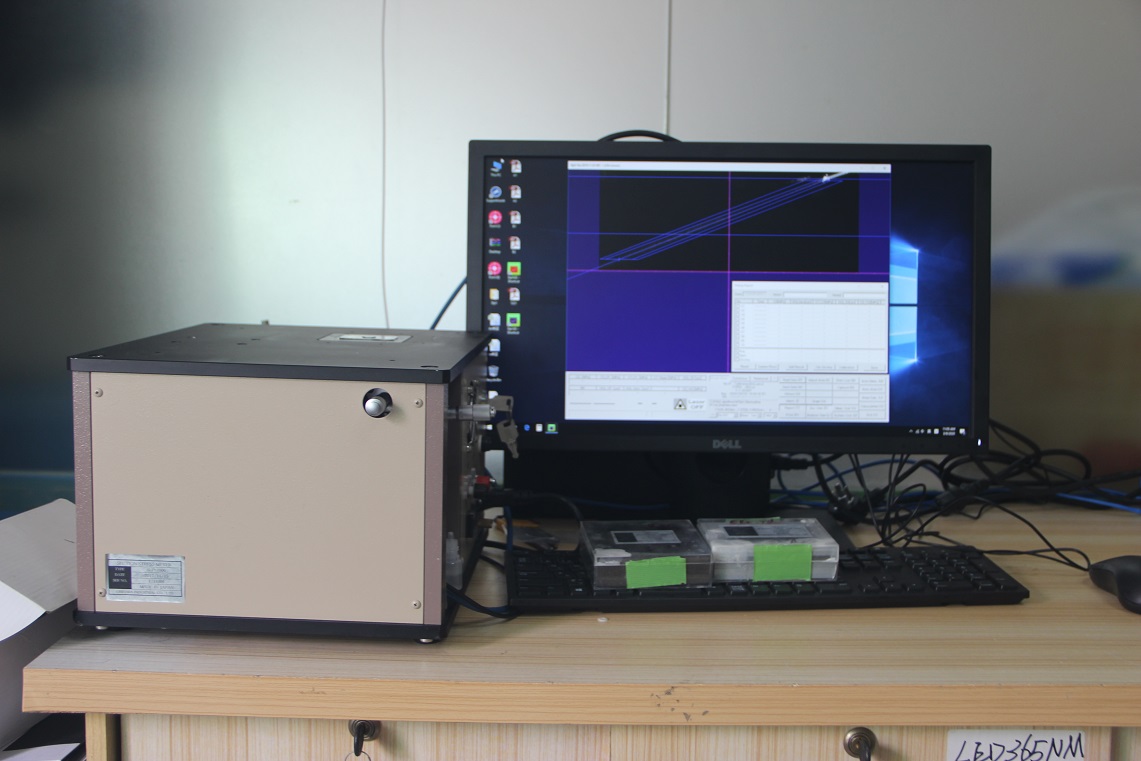

散亂光光彈性應力儀SLP-2800工作原理

來源:admin | 發布日期:2020-03-03

散亂光光彈應力儀工作原理:散亂光彈性法是利用通過玻璃內部應力的雙折射來改變極化激光束的延遲,并且散亂光的強度隨著激光束的延 遲的變化而改變,通過偏振光光路上因激光束的延遲而出現的光程差和偏振特性來計算表 面壓應力和壓應力層厚度。對散亂光彈性法測量化學鋼化玻璃的表面應力的理論依據、測量技 術等進行了介紹。



運用領域:在智能手機、平板電腦等電子產品領域,化學鋼化超薄玻璃的需求不斷增加,而玻璃是易碎 材料,要提高或保持強度和抗破碎能力,必須正確認識應力分布。如何'有效的測量化學鋼化玻璃 的表面壓應力(CS)和壓應力層厚度(DOL),是當下一個迫切需要解決的問題。



散亂光彈性技術是適用于多次離子交換、復雜壓應力層化學鋼化玻璃的一種表面應力測試方法,并且進 行測量時無損耗,節省時間和人力。相對于目前應用較多的光波導技術而言,有以下明顯優勢:



(1) 適用性廣,不依賴于玻璃表面內折射率的分布;



(2) 檢測的精度高,并且可以對彎曲玻璃、不規則形狀的玻璃進行表面應力檢測;



(3) 空間分辨率高,在測量化學鋼化玻璃產品的過程中,激光光斑的直徑約10 fim,易于對光程差的觀 察與調整,保持產品在更高水平的一致性,減少測量誤差;



(4) 對玻璃應力層深度敏感度高,可以精確的檢測玻璃應力層深度。







其不足之處在于對玻璃表面較表層應力大小檢測不夠精確,這是由于激光的光斑直徑有限,并且也容易 受到玻璃表面狀況的影響,如刮痕、灰塵、污漬等M對于目前化學鋼玻璃應力的測試,可以結合多種測量方 法,如將光波導效應測量化學鋼化玻璃表面較大應力值CS和散亂光彈性技術測量化學鋼化玻璃的較大應 力層深度DOL這兩種方法相結合,從而更加精確表征玻璃的鋼化性能指標。



三、散亂光光彈性應力儀參數:



1.測定對象 :化學強化玻璃、化學2次強化玻璃、 物理強化玻璃



2.測定形狀 :平面-1000R 10*10mm以上



3.測定范圍 :應力值0-2000Mpa、 應力層深度10-600μm



4.測定分辨能力:應力 5Mpa 深度5μm



5.測定精度 :從表面算起50μm之后 應力值±10MPa深度±10μm(以標準片為基準)



6.光源 :LD 520nm 30mW Glass3B



7.三棱鏡折射率:1.518@520nm



二、計算機配置:



1、處理器:



CPU:inter core i5及以上



2、系統及軟件:



Windows 10 professional edition 64bit



SLP分析、計算軟件



PMC擬合軟件



3、包含主板、視頻/音頻、網卡、顯示器、操作系統、鍵盤、鼠標等配件
