日本折原-鋰鋁硅玻璃化學強化市場分析報告

 1. 鋰鋁硅玻璃發展 目前智能手機已經占據手機市場主要份額，且顯示屏占比越來越高，碎屏成為手機使用最常見的破壞原因。此外各大手機廠商都有降低保護屏玻璃厚度的強烈列需求。隨著柔性屏的出現，高強度曲面玻璃保護屏也成為新的需求，高鋁硅玻璃的抗摔性越難越滿足用戶需求。       2016年中美國康寧公司推出第五代Gorilla玻璃GG5，為鋰鋁硅玻璃，同年中國電子旗下彩虹玻璃聯合深圳東麗華科技推出凱麗6鋰鋁硅玻璃，旭硝子推出DT-star鋰鋁硅玻璃，肖特推出新肖特鋰鋁硅玻璃，國內旭虹光電也計劃在2019年11月推出鋰鋁硅玻璃。目前鋰鋁硅玻璃已經在手機終端市場得到普遍應用，并在終端測試整機跌落跌落性能是高鋁硅玻璃將近2倍，整機跌落面跌高度以1m為標準。其化學強化后性能也遠超高鋁硅玻璃。鋰鋁硅玻璃是化學強化保護玻璃發展新的趨勢。

 2. 鋰鋁硅玻璃結構和強化原理 鋰鋁硅玻璃在骨干網絡上與高鋁硅相似，但在組成上同時引入Na、Li兩種堿金屬離子，可分步或同時進行K?—Na?、Na?—Li?二元離子交換，形成復合壓應力層。 由于Li?半徑更小，更容易在網絡結構中遷移和交換，目前鋰鋁

硅玻璃化學離子交換的強化方法一般分兩步進行：

（1）第一步在以KNO3為質量分?jǐn)?shù)60%以上的混合熔鹽中進行離子交換，以Na?—Li?交換為主，獲得具有極深的最大壓應力層，DOL＞120um；

（2）第二步，在以KNO3質量分?jǐn)?shù)為90%以上的混合鹽浴中進行離子交換，以K?—Na?交換為主，獲得較高的表面壓應力。兩步完成后，玻璃表面就形成了較厚的復合壓應力層。鋰鋁硅玻璃交換過程如下圖所示：

   3. 鋰鋁硅玻璃強化性能 美國康寧公司所研制的第 5 代大猩猩玻璃不同于前4代，其為含 Li2O 的鋰鋁硅酸鹽( Li2O-Na2O-Al2O3-SiO2 )玻璃體系。其適用于二步法化學強化工藝，DOL大于100μm，比第4代產品的DOL（75um）明顯改善。 彩虹集團聯合深圳東麗華科技有限公司緊跟康寧公司的GG5蓋板玻璃開發了一款類似產品，在2016年10月試制成功，產品命名為凱麗6（GL KAILLY?6，簡稱GK6），是中國第一款商用鋰鋁硅酸鹽屏幕保護玻璃，鋰鋁硅酸鹽結構與鈉鋁硅酸鹽結構類似，因其同時含有Li?和Na?，更適合二步法化學強化工藝，其力學性能比高鋁硅酸鹽提高30%以上，其抗折彎性能也比高鋁硅酸鹽性能高出20%以上，使智能手機屏幕玻璃跌傷率得到降低，其強化條件與性能測試結果如下表所示：     康寧采用含Li2O的鋰鋁硅玻璃進行二步法化學強化，

第一步采用60%KNO3和40%NaNO3的混合鹽浴在390℃強化2h，CS為500MPA以上,DOL為120um左右；

第二步將第一步的樣品放入KNO3純鹽中進行化學強化1h，CS為800MPA以上。 下圖3、圖4分別為康寧GG3高鋁硅玻璃與GK6和康寧GG5鋰鋁硅玻璃強化后應力曲線對比(采用日本Orihara FSM6000和SLP100應力測量?jī)x）

通過GG3高鋁硅玻璃與GK6和GG5鋰鋁硅玻璃應力測量曲線對比，顯然鋰鋁硅玻璃交換程度要遠大于高鋁硅玻璃，應力層越深對微裂紋抑制能力越強，其最終抗跌落強度也為高鋁硅玻璃2倍左右。但鋰鋁硅玻璃也存在一些問題，離子交換量是高鋁硅玻璃的3倍，所以鹽浴的壽命很短，只有高鋁硅的1/9左右，康寧GG5玻璃采用無水磷酸鈉吸收鹽浴中的鋰離子，GK6玻璃采用陶瓷離子篩吸收鹽浴中鋰離子。同時鋰鋁硅玻璃強化后縮放比比較大，一般在0.1%左右，玻璃縮放比的穩定性非常重要，在CNC之前必須確定縮放比，一邊CNC加工留余量。另外兩次強化工藝也明顯增加了強化工藝的管控難度。

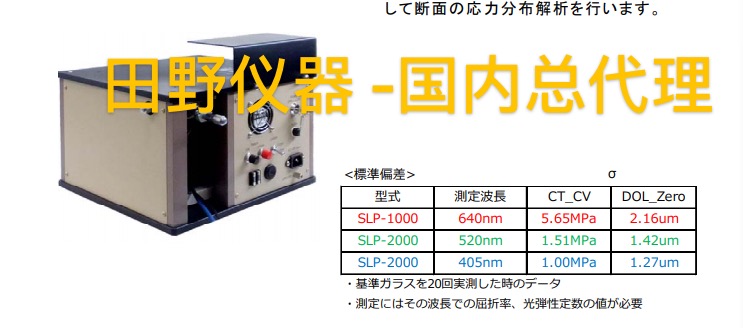

 4. 鋰鋁硅玻璃應力測量方法 對于這類通過二元離子交換來實現強化的玻璃產品而言，傳統的應力檢測方法（光學干涉法）只能探測有限的DOL深度，不適用鋰鋁硅雙強高DOL強化玻璃的應力檢測；針對這種DOL≥100μm的強化玻璃產品，康寧公司采用普通FSM+數據庫的形式來測量，針對不同的工藝及厚度，制作相對應的應力分布數據庫，后續產線的應力測試數據直接通過選擇工藝類別，直接從數據庫調出計算值。GK6玻璃的應力測量是通過Orihara的FSM+SLP測量系統來測量產品的真實應力分布。

  5. 2.5d和3d化學強化 2d和2.5d 外形玻璃樣品強化工藝及鹽浴配方相同。對于3d玻璃，熱彎過程會導致玻璃結構更加密實，降低了離子擴散率，3d 蓋玻玻璃在第一強化和第二次強化中強化時間需要比同厚度 2d 玻璃產品強化時間增加30%左右。

 6. 展望 目前，通過不斷改進玻璃網絡結構，擴大離子交換通道，增加并引入可被交換離子絕對數量和種類，來增加壓應力層大小和深度以實現超薄玻璃增強的方式已發展到一個相對較高水平，繼續探索和挖掘的空間相對有限; 相反，通過化學強化工藝調整實現一定壓應力和深度，通過提高玻璃內本征力學強度的方式，在現有鋰鋁硅酸鹽( Li2O-Al2O3-SiO2 ) 玻璃強度的基礎上實現跨越式提升，一定會是屏幕保護玻璃( 或稱堿鋁硅酸鹽玻璃、高鋁硅酸鹽玻璃、高強玻璃等)行業發展的必然趨勢。當前，化學強化玻璃仍以堿鋁硅酸鹽玻璃體系為主，可添加有利于化學強化的成分，但該類玻璃二步法離子交換工藝存在管控難度大、成本高的問題，也是無法回避的現實問題，不利于可持續發展。從工藝上看，相同玻璃進行二步法化學強化時，強化工藝主要受 3 個方面的影響: 熔鹽配比、強化溫度和強化時間，不同玻璃體系需要調配不同的熔鹽比例、強化溫度和強化時間，增加了工藝的復雜性。從成本上看，隨著堿鋁硅酸鹽玻璃本征力學強度進一步提高，空間結構的進一步增大，一步法化學強化已經達到相對較高水平，采用含鋯高堿鋁硅酸鹽玻璃經過一步法化學強化后，其CS 為800～1200MPa，DOL為35～120μm，能與二步法化學強化后的產品媲美，而達到這樣的效果僅采用一步法化學強化工藝就可實現，節省了第 2 步化學強化所需的時間、能源和原料，生產成本與化強時間均小于經過二步法化強工藝。綜上所述，化學強化工藝必然回歸到一步法二元離子交換，這將是未來的一個重要發展趨勢。
