選田野·更放心專注應(yīng)力檢測一站式系統(tǒng)解決方案服務(wù)商
客服咨詢電話：
13590123401
熱搜關(guān)鍵詞： 報價 應(yīng)力 FSM 超薄玻璃應(yīng)力儀 折原散亂光應(yīng)力儀 雙波段應(yīng)力儀
二步離子交換過程的工藝指標和技術(shù)參數(shù)決定了玻璃的高強度
以厚度為0.7 mm的玻璃為例：

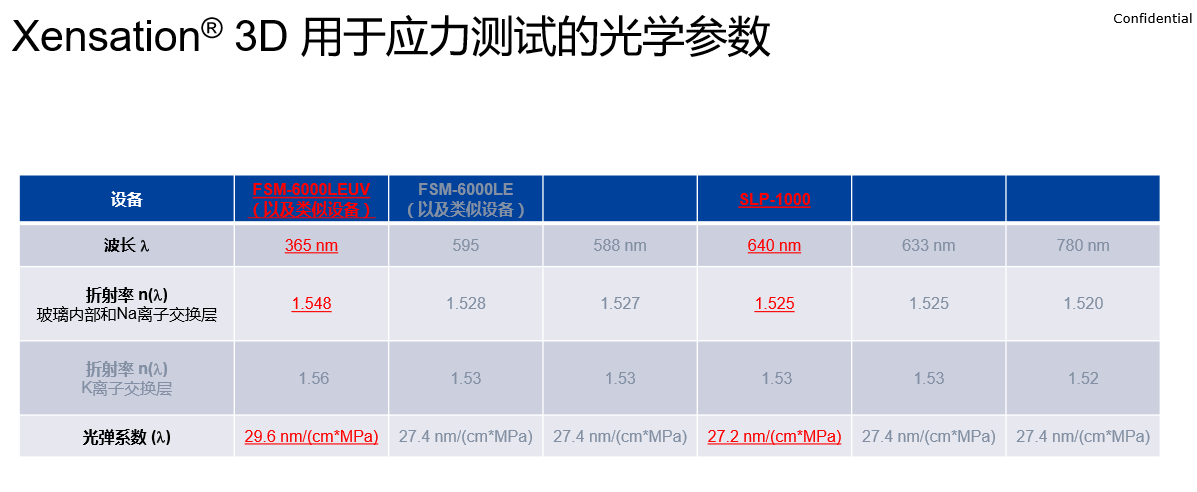

二步驟 離子交換過程 測試工具 下限
PEC () 光彈系數(shù) (nm / cm / MPa)
折射率 n ()
1,鈉離子交換調(diào)試使用 SLP-1000 ( = 640 nm; Orihara) Na-CS(30) > 120 MPa* Na-DoL > 100 μm
光彈系數(shù)=27.2 折射率=1.525
2、鉀離子交換使用FSM-6000LEUV ( = 365 nm; Orihara) 或 FSM-type tool ( = 365 nm; )
Na-CS(30) > 100 MPa Na-DoL > 100 μm
K-CS > 630 MPa** K-DoL > 3.8 μm
光彈系數(shù)=29.6
折射率=1.548
在第一步離子交換后直接測量，其反映Na離子交換在30 μm深度的壓應(yīng)力。 ** K離子交換的壓應(yīng)力只在第二步測量
鋰鋁硅玻璃具備靈活的離子交換工藝 K Na 和 Na Li 交換結(jié)合了高的CS值和深的Dol
不同厚度玻璃的離子交換工藝參數(shù)
? SCHOTT AG, May 2018 - Confidential Information * 最終蓋板玻璃厚度
第一步離子交換
玻璃厚度* (mm)
KNO3 / NaNO3 (%)
溫度 (°C)
交換時間 (h)
應(yīng)力下限 Na-CS(30) (MPa)
應(yīng)力深度下限 Na-DoL (μm) 0,75 - 0,8 50/50 390 4 - - 120 100
0,68 - 0,74 50/50 390 4 - - 105 95
0,64 - 0,67 50/50 395 3 - - 95 85
0,55 - 0,63 50/50 395 3 - - 85 80
玻璃厚度* (mm)
KNO3 / NaNO3 (%)
溫度 (°C)
交換時間 (h)
應(yīng)力下限 K-CS (MPa)
應(yīng)力深度下限 K-DoL (μm)
應(yīng)力下限 Na-CS(30) (MPa)
應(yīng)力深度下限 Na-DoL (μm) 0,75 - 0,8 90/10 380 2,5 630 3,8 100 100
0,68 - 0,74 90/10 380 2,5 630 3,8 100 100
0,64 - 0,67 92/8 380 3 630 3,8 95 90
0,55 - 0,63 92/8 380 3 630 3,8 85 85
全國服務(wù)熱線:
0755-29455485
公司地址：
深圳市寶安區(qū)堂豐商務(wù)大廈A512
掃一掃加微信好友
